Primera aplicación en Venezuela en corrida de registros (Gamma Ray/Densidad/Neutrón/Caliper) con tubería utilizando la Tecnología Shuttler

Los estudios se realizaron en el pozo UD-806 altamente inclinado, el cual posee 84º de inclinación ubicado en el Campo Urdaneta, de PDVSA Occidente. Este pozo se encuentra en el yacimiento URD-01, perteneciente a la formación Misoa B-X de arenas no consolidadas,

Mediante la perforación de pozos altamente inclinados con sarta direccional se han podido tomar los registros de Resistividad y Gamma Ray, en el hoyo de producción a través del Logging while drilling (LWD) en tiempo real, sin embargo hay algunas áreas en donde no se dispone de registros de Densidad-Neutrón y Caliper, los cuales permiten caracterizar mejor el yacimiento. En estas áreas tratar de implementar “la Tecnología Shuttler, la cual consiste en bajar con tubería los registros “encapsulados” con una tubería que le sirve como garage hasta la profundidad programada, para luego liberar la misma, y proceder a registrar.”, sería una excelente solución.

La tecnología Shutller asegura la protección y bienestar de las herramientas durante el viaje en el pozo, garantizando que lleguen las mismas hasta la profundidad determinada sin que interfiera el ángulo o la tortuosidad del mismo, es decir, en donde las desviaciones sean tales que la guaya no permita bajar la herramienta.

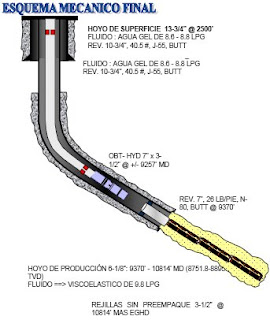

Prueba de campo

Tipo de Lodo: Viscoelástico de 9.8 lbs/gal
Presión de Formación: 3637 psi
Longitud del Intervalo Abierto: 1444 pies
Diámetro del Hoyo: 6-1/8 pulg
Tubería de Trabajo: Dp’s 3-1/2 pulg
OD del Garage: 3-1/2 pulg
OD del Registro: 2-1/4 pulg
Longitud del Registro: 90.14 pies
Tipos de Registros: Gamma Ray / Densidad / Neutrón / Caliper
Velocidad de Corrida: 5 min/pareja
Tiempo de Armar y Correr registro: 32.5 hrs

Procedimiento

Se instaló la tubería garage y la zapata rimadora, en donde se insertó la herramienta de registros que se conectó a la tubería Drill Pipe de 3-1/2”. Luego se inició el viaje de Shuttler con las herramientas de registro hasta el fondo del pozo. A 4711 pies se realizó una prueba de circulación, a una tasa de 2-5 bls/minuto. Durante este proceso se llenó la tubería de perforación y al llegar al fondo se circuló y acondicionó el hoyo.
Después se levantó la tubería 116’ del fondo hasta 10698’, rotándose con 40 RPM PB,: 650lppc, SPM:45, para enviar impulso de liberación. Se procedió a liberar las herramientas de registros a hoyo abierto (L=90.14 pies), con los mismos parámetros indicando que la herramienta aceptó el comando y lista para abrir el caliper. Por último se corrió el registro sacando a 5 min/parejas desde 10698’ hasta 9370’ (zapata 7”).

Resultados

La corrida de los registros se realizó sin problemas. Al realizarse las comparaciones entre el registro Gamma Ray corrido con el LWD y el corrido con Shuttler, los resultados arrojados fueron similares.
El registro caliper fue de suma importancia, ya que en estos pozos altamente inclinados se completan con empaque con grava, permitiendo realizar los cálculos necesarios de los sacos a bombear, así como el volumen de salmuera para desplazar el lodo de perforación.
Con el registro de Densidad–Neutrón se logró obtener la porosidad del pozo, la cual permitió validar la información obtenida del modelo petrofísico en el Bloque VI del Campo Urdaneta.





Referencias
Charla dictada en el II Foro de perforación realizado en Intevep por Ing. Luis Masirrubi; Ing. Annie Morales; Ing. Junior Nava; Ing. José Chiquito.
